آیا تا به حال در اتوکد خواسته اید یک دایره بی نقص بکشید اما با سوالات زیادی مواجه شده اید؟ در این آموزش اتوکد قصد داریم با هم نگاهی جامع به دستور CIRCLE بیندازیم؛ از مفهوم و کارایی آن گرفته تا نکات پیشرفته ای که حرفه ای ها استفاده می کنند.
تعریف اولیه دستور CIRCLE
دستور CIRCLE در اتوکد یکی از ابزارهای پایه و پراستفاده برای طراحی نقشه های دو بعدی و حتی مقدمات سه بعدی است. این دستور به شما اجازه می دهد با تعیین مرکز دایره و یکی از موارد شعاع قطر یا دو نقطه دایره های دقیقی رسم کنید.
چرا دستور CIRCLE مهم است؟
- دقت بالا : طراحی دقیق برای نقشه های مهندسی ضروری است.
- سادگی استفاده : یادگیری این دستور برای مبتدیان بسیار آسان است.
- قابلیت تطبیق پذیری : می توانید با روش های مختلف دایره های متنوعی ایجاد کنید.
روش های استفاده از دستور CIRCLE
- تعیین مرکز و شعاع :
- ابتدا دستور را از نوار ابزار یا با تایپ CIRCLE در خط فرمان فعال کنید.
- نقطه مرکز را انتخاب کنید.
- شعاع مورد نظر را وارد کنید.
- تعیین مرکز و قطر :
- دستور را فعال کنید.
- مرکز را مشخص کنید.
- به جای شعاع مقدار قطر را وارد کنید.
- رسم با دو نقطه (۲P) :
- دستور را اجرا کنید.
- گزینه ۲P را از خط فرمان انتخاب کنید.
- دو نقطه ای که دایره از آن عبور می کند را انتخاب کنید.

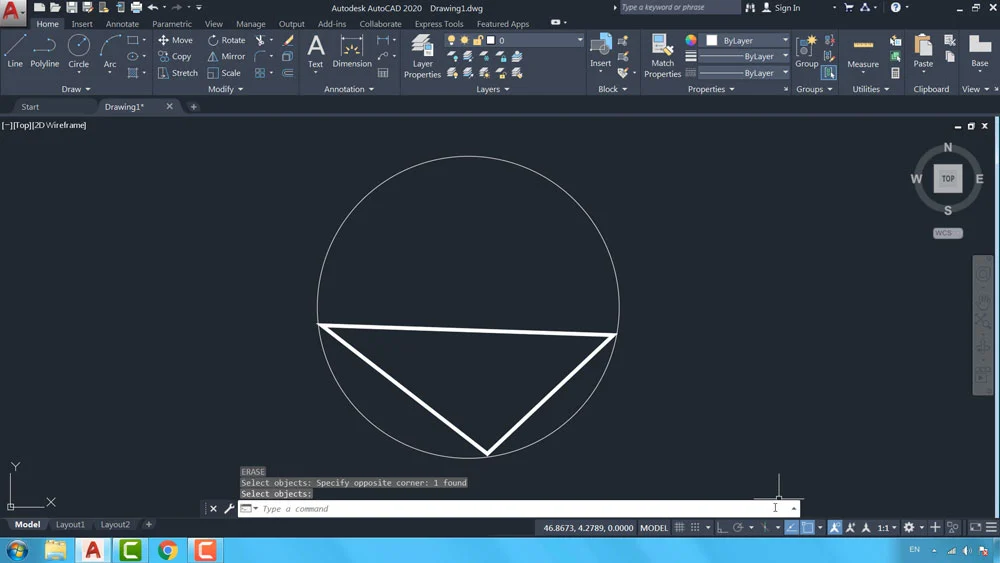

- رسم با سه نقطه (۳P) :
- گزینه ۳P را انتخاب کنید.
- سه نقطه روی محیط دایره را مشخص کنید.
جدول مقایسه روش های مختلف رسم
| روش رسم | نحوه استفاده | کاربرد اصلی |
| مرکز و شعاع | تعیین مرکز و شعاع دایره | طراحی دقیق در نقشه های مهندسی |
| مرکز و قطر | تعیین مرکز و وارد کردن قطر | کاربرد در مواردی که فقط قطر مشخص است |
| با دو نقطه | مشخص کردن دو نقطه ای که دایره از آن ها عبور می کند | طراحی دایره در فضای محدود |
| با سه نقطه | انتخاب سه نقطه روی محیط | تطبیق با شکل های نامنظم |
نکات پیشرفته برای استفاده حرفه ای
- استفاده از گیره های اتوکد (Object Snap) :
- با فعال کردن ویژگی گیره ها می توانید مرکز یا نقاط خاصی را به راحتی پیدا کنید.
- ایجاد دایره های متقارن :
- اگر در حال طراحی شکلی متقارن هستید از گزینه Polar Array برای تکرار دایره ها استفاده کنید.
- تنظیمات نمایش دایره :
- گاهی ممکن است دایره به صورت چندضلعی به نظر برسد. برای رفع این مشکل مقدار Viewres را افزایش دهید.
مزایا و محدودیت های دستور CIRCLE
مزایا :
- سریع و دقیق
- مناسب برای انواع نقشه های مهندسی
- قابلیت ترکیب با دیگر دستورات مانند Trim و Offset
محدودیت ها :
- نیاز به آشنایی با دیگر ابزارها برای کاربردهای پیچیده
- دشواری در اصلاح دایره های اشتباه رسم شده بدون Undo
تمرین های پیشنهادی برای یادگیری بیشتر
- رسم پنج دایره با شعاع های مختلف و ترکیب آن ها با دستور Trim.
- استفاده از روش های ۲P و ۳P برای طراحی دایره هایی که بخشی از یک نقشه پیچیده هستند.
- ایجاد یک شکل گل مانند با استفاده از Polar Array و دایره ها.
پرسش های متداول
۱. چگونه می توانم دایره ای با قطر دقیق ۱۰ واحد رسم کنم؟
دستور را اجرا کرده مرکز دایره را مشخص کنید سپس مقدار D و عدد ۱۰ را وارد کنید.
۲. چرا دایره ای که رسم می کنم چندضلعی به نظر می رسد؟
مقدار تنظیمات Viewres را افزایش دهید. برای این کار فرمان VIEWRES را اجرا کرده و عددی بالاتر (مثل ۱۰۰۰) وارد کنید.
۳. آیا می توان دایره را به یک بیضی تبدیل کرد؟
خیر اما می توانید از دستور Ellipse برای رسم بیضی استفاده کنید.
نتیجه گیری
دستور CIRCLE ابزار قدرتمندی است که با یادگیری روش های مختلف استفاده از آن می توانید نقشه هایی دقیق و حرفه ای طراحی کنید. پیشنهاد می کنم با تمرین مداوم و استفاده از گزینه های مختلف تسلط بیشتری به این ابزار پیدا کنید.
شما چطور از دستور CIRCLE استفاده می کنید؟ تجربه هایتان را با ما به اشتراک بگذارید! 😊
